Доброго времени суток дорогие участники урока!
Напоминаю вам правила самостоятельного дистанционного обучения: делаем конспект нового материала, практическую и домашнюю работу.
Запишите в тетради определение резьбы.
Изображение и обозначение резьбы на чертежах
Построение точного изображения витков резьбы требует большой затраты времени, поэтому на чертежах резьбу изображают условно, независимо от профиля резьбы. Согласно ГОСТ 2.311-68, резьбу на стержне изображают сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими - по внутреннему на всю длину резьбы, включая фаску. На видах, полученных проецированием на плоскость, перпендикулярную оси стержня, по внутреннему диаметру резьбы проводят дугу сплошной тонкой линией, приблизительно равную 3/4 окружности и разомкнутую в любом месте.
На изображениях резьбы в отверстии сплошные основные и сплошные тонкие линии как бы меняются местами.
Наружную резьбу (на стержне) изображают:
сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями – по внутреннему диаметру на всю длину резьбы, включая фаску. На изображениях, полученных проецированием на плоскость, перпендикулярную оси стержня, по внутреннему диаметру резьбы проводят дугу сплошной тонкой линией, равную 3/4 окружности, разомкнутую в любом месте.
Внутреннюю резьбу(в отверстии) изображают :
сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями – по наружному диаметру.Наизображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, по наружному диаметру резьбы проводят дугу сплошной тонкой линией, равную 3/4 окружности, разомкнутую в любом месте.
Обозначение резьбы включает в себя буквенное обозначение, определяющее тип резьбы, а также размер резьбы. В обозначениях резьбы всегда указывается наружный диаметр резьбы. Метрическую резьбу выполняют с крупным шагом (единственным для данного диаметра резьбы) и мелкими шагами, которых для данного диаметра резьбы может быть несколько. Например, для диаметра резьбы 20 мм крупный шаг всегда равен 2,5 мм, а мелкий может быть равен 2; 1,5; 1; 0,75; 0,5 мм, поэтому в обозначении метрической резьбы крупный шаг не указывается, а мелкий указывается обязательно.
МЕТРИЧЕСКАЯ, ТРАПЕЦЕИДАЛЬНАЯ И УПОРНАЯ РЕЗЬБЫ
ТРУБНАЯ ЦИЛИНДРИЧЕСКАЯ РЕЗЬБА

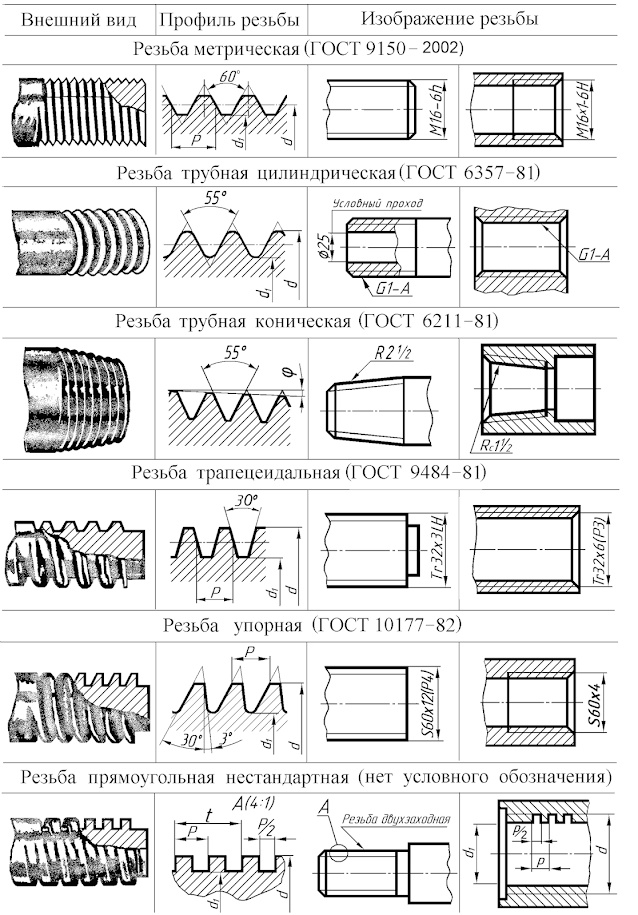

Изображения и обозначения резьб: а,б — метрических; в,г — трубной цилиндрической: д,е — трубной конической: ж,з -метрической конической; и — изображение не резьбовой фаски на виде вдоль оси
